2.1狭隘箇所切管施工技術のポイント

課題①に対しては，装置を薄型化することで，最も狭い管路間隔である12.5mmまで取付可能な切管工具を開発しました．さらに，駆動部をギヤ方式の電動ドリル駆動とすることで，切断時間も短縮しました．また，現行のケーブル防護は作業者の感覚に頼った方法しかなく，有スキル者の減少が問題となっています．そこで，本開発では，ケーブル有無確認のために開ける穴（以下，小穴）を利用する簡単で確実なケーブル防護方法も併せて開発しました．具体的には，小穴から細長いシート状のケーブル防護治具をハンマーで打撃挿入し，ケーブルに巻付けて切管工具の刃先以上浮かせる方法です．（図3）

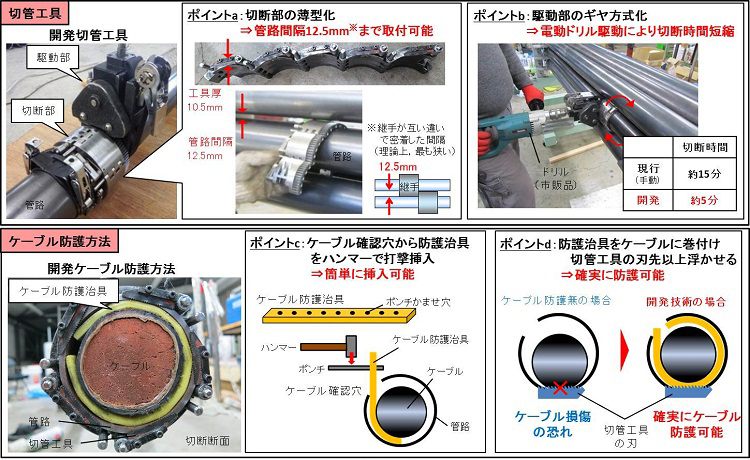

図3　狭隘箇所切管施工技術ポイント
