5.耐震対策要否判定チャート

　対策要否判定を容易に実施するため、チャート化しました（図5）。判定チャートは、地盤の固有周期と固有周期差によって対策の要否を判定します。なお、基盤面からの距離により影響の出方が異なるため判定ラインを２つ設定しています。ボーリングデータから固有周期、固有周期差を簡単な計算で求め、チャートにプロットすることにより、比較的簡単に要否判定を行うことが出来ます。また、阪神・淡路大震災と東日本大震災の被災事例と対照することで判定精度を検証しています。

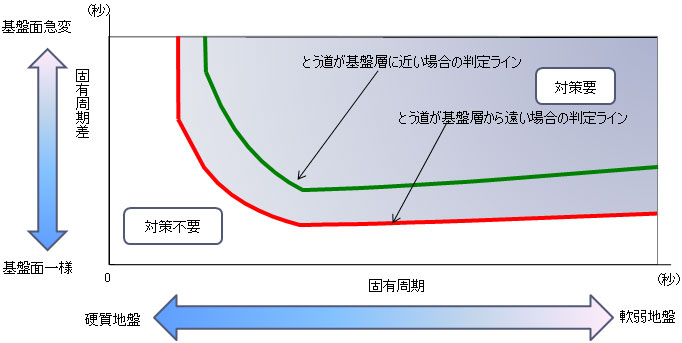

図５　判定チャートのイメージ
