3.小規模ビル用ファイバセレクタを用いた光線路試験システム

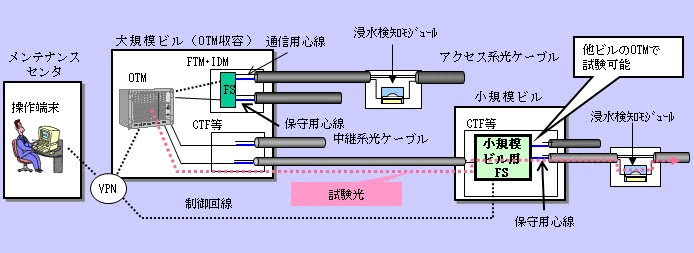

光線路試験システムの構成を図３に示します。すでに大規模ビルではIDM（Integrated Distribution Module）と呼ばれる配線架内に光試験装置（OTM:Optical testing module）が導入されています。OTMは光パルス試験器（OTDR：Optical Time Domain Reflectometer）を有しており、これを制御するコントローラ部で構成されています。メンテナンスセンタの操作端末からVPN（Virtual Private Network）経由でOTMを制御し、OTMからの試験光はファイバセレクタ（FS：Fiber Selector）と呼ばれる光スイッチで目的の光ファイバに接続され、任意の光ファイバ内に挿入されます。今回開発したシステムでは、小規模ビルには従来のFSより心数規模の小さいFS（以下、小規模ビル用FS）を設置し、すでに設置している大規模ビルのOTMと中継光ケーブルで接続します。
小規模ビル用FSの外観を図４に示します。操作端末からVPNを経由し、OTM及び小規模ビル用FSを制御することで、大規模ビルのOTMから小規模ビルに収容された光ケーブルの試験が可能となります。
