2.ＭＤＦ／ＩＤＦボックス内に設置可能な小型スイッチ

本システムの開発にあわせて、既設マンションのＭＤＦ／ＩＤＦボックスの調査を行いました。調査は、ＭＤＦ／ＩＤＦボックスサイズの計測、余剰空間の有 無、サイズ等について行いました。その結果から、ＳＷ−ＨＵＢ　の寸法を決定しました。これにより本システムのＳＷ−ＨＵＢは、多くのマンション、ビル内 のＭＤＦ／ＩＤＦボックスに設置することが可能となりました。また調査の結果、設置スペースがないＭＤＦ／ＩＤＦボックスにおいても、ボックスのふたと通 信設備の間には若干の空間があることが判明したため、中空設置用治具と、同様な理由から、底面積を小さく抑える縦設置用治具もあわせて開発しました。これによりほぼ80%のＭＤＦ／ＩＤＦボックスに収容を可能となりました（図5）。

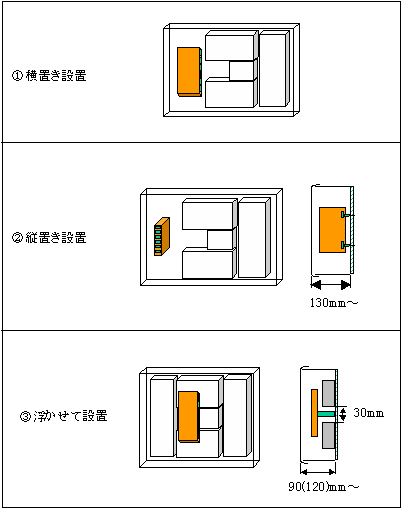

図5　各種設置方法
