1.ＵＴＰ給電技術

本システムでは、ＵＴＰケーブルを用いてＳＷ—ＨＵＢへ給電を行います。遠隔にある給電装置から給電されるので、ＳＷ−ＨＵＢを設置する各フロアのＩＤＦ ボックス内に電源工事を行う必要がなく、大幅な工事コストの削減が図れます。
また、ＳＷ−ＨＵＢへの給電はすべてのＳＷ−ＨＵＢに1台の給電装置から給電する方法（セントラル給電）と、お客様から各フロアのＩＤＦボックスにある ＳＷ−ＨＵＢに給電する方法（お客様給電）を選択できます。
本システムの給電方式は以下の方法で行っています。100BASE-TX規格はUTPケーブルの8ワイヤ中、4ワイヤを使用し、残りの4ワイヤを使用し ていません。そこで、利用されていない4ワイヤについて、2ワイヤをＳＷ−ＨＵＢへの給電、残りの2ワイヤを電話として利用します。(図4)
各ＭＤＦ／ＩＤＦボックス内に設置されるＳＷ−ＨＵＢには、ＵＰ／ＤＯＷＮポートが固定的に設定されていて、システム全体は、このポートを用いてカス ケード状に接続します。このＵＰ／ＤＯＷＮポートはＤＯＷＮポートにＳＷ−ＨＵＢが接続されたとき、給電を下部側ポートに行うことができ、これにより、カ スケード状に接続しても下部側ＳＷ−ＨＵＢに給電することができます。給電装置1台で5台のＳＷ−ＨＵＢに給電を行うことができます。

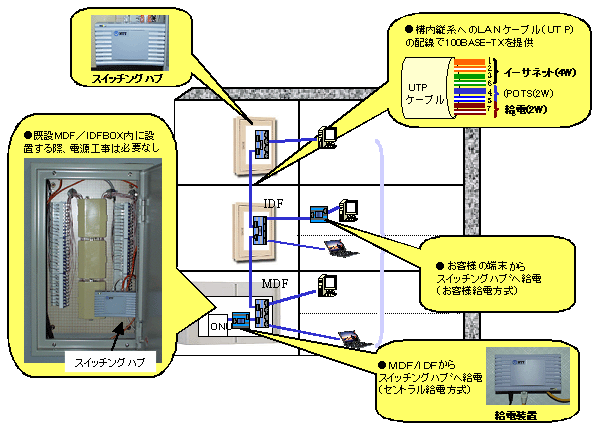

図4　ＵＴＰ給電技術の概要
