超音波を当てるだけ！レジンコンクリート製マンホールを非破壊で点検

NTTが保有する通信用マンホール68万個のうち11万個(16%)を占めるレジンコンクリート製マンホールは、建設後50年以上の躯体が存在し、劣化の顕在化と強度の低下が懸念されています。これに伴い、NTTはレジンコンクリート製マンホールの維持管理手法(劣化予測、強度計測時期策定、補強工法)を提案しました。補強の要否を判断するには強度計測を実施する必要がありますが、従来の強度計測手法には破壊検査しか存在せず、作業性と安全性に課題がありました。これらの解決に向け非破壊検査技術を開発しました。

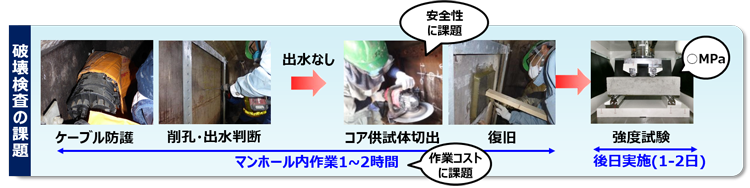

図1　本技術の背景

本技術は、作業者がマンホール壁面で超音波計測を実施することで、コンクリートを伝搬する音速等の特性値からマンホールの残存強度を自動で算出することが可能です。本技術を用いると、壁面からの供試体を切り抜く破壊検査が不要となり、強度計測は15分のマンホール内作業で完結するようになります。これにより、作業時間の短縮とケーブ損傷の危険性の排除が可能となります。

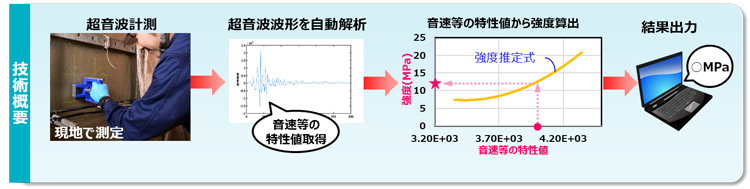

図2　本技術の概要

本技術は、平成30年度末までに維持管理マニュアルに反映され、導入される予定です。
