1.ジャンパユニットの機能

　ジャンパユニットは、所内光ファイバケーブルと所外光ファイバケーブルを成端するIDM（Integrated Distribution Module）の内部に設置され、主に以下の2つの機能を有しています。

・分岐機能（光スプリッタ）

　OLTからの通信光（下り）を分波し複数のONUへ送り、また複数のONUからの通信光（上り）を合波しOLTへ送ることで、心線共用を可能にします。

・遮断機能（光フィルタ）

　所外光ケーブルの各種試験のためにOTM（Optical Testing Module）から所外へ送出された試験光が反射により戻ってくるが、この反射光がOLTに達するのを防ぐことで、通信に影響を与えることなく試験を行うことを可能にします。

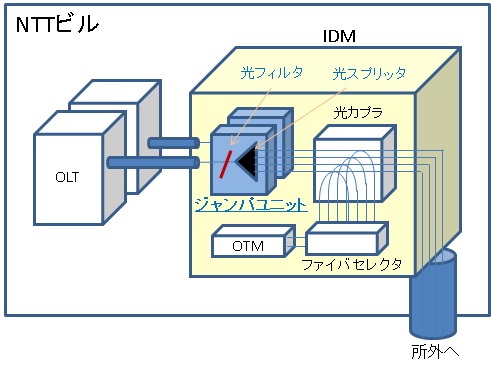

図1　ジャンパユニットの機能
