4.PIT新管路方式による耐震対策その１

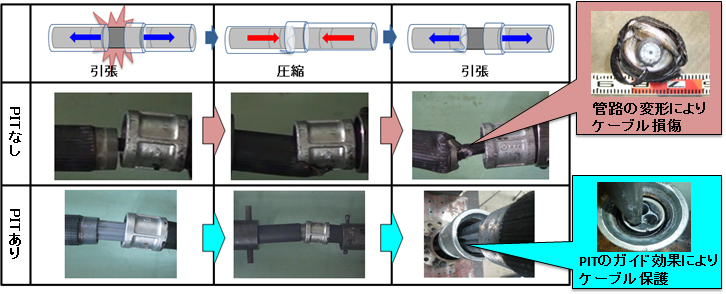

　適用拡大したPIT部材においても補修した管路の耐震性を向上します。耐震性向上の効果は、下記実験で示す通りです。PIT部材がない場合には、地震動による繰返し衝突により、鋼管が内側にめくれるように変形してケーブルを損傷します。一方、PIT部材がある場合には、PIT部材のガイド効果により鋼管の変形を抑制し、ケーブルを保護します。

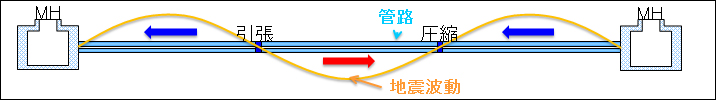

図4　地震波による設備被災イメージ
