3.技術のポイント
FEM解析により、外力によるひび割れ発生の可能性が高い設置環境は例として以下の条件です。
・上床版には、車両の載荷位置がマンホール直上（ｘ＝０）で、浅い場合（深さ５０ｃｍ以下）に発生
・下床版には、車両の載荷位置に関係なく、深い場合（深さ２５０ｃｍ以上）に発生

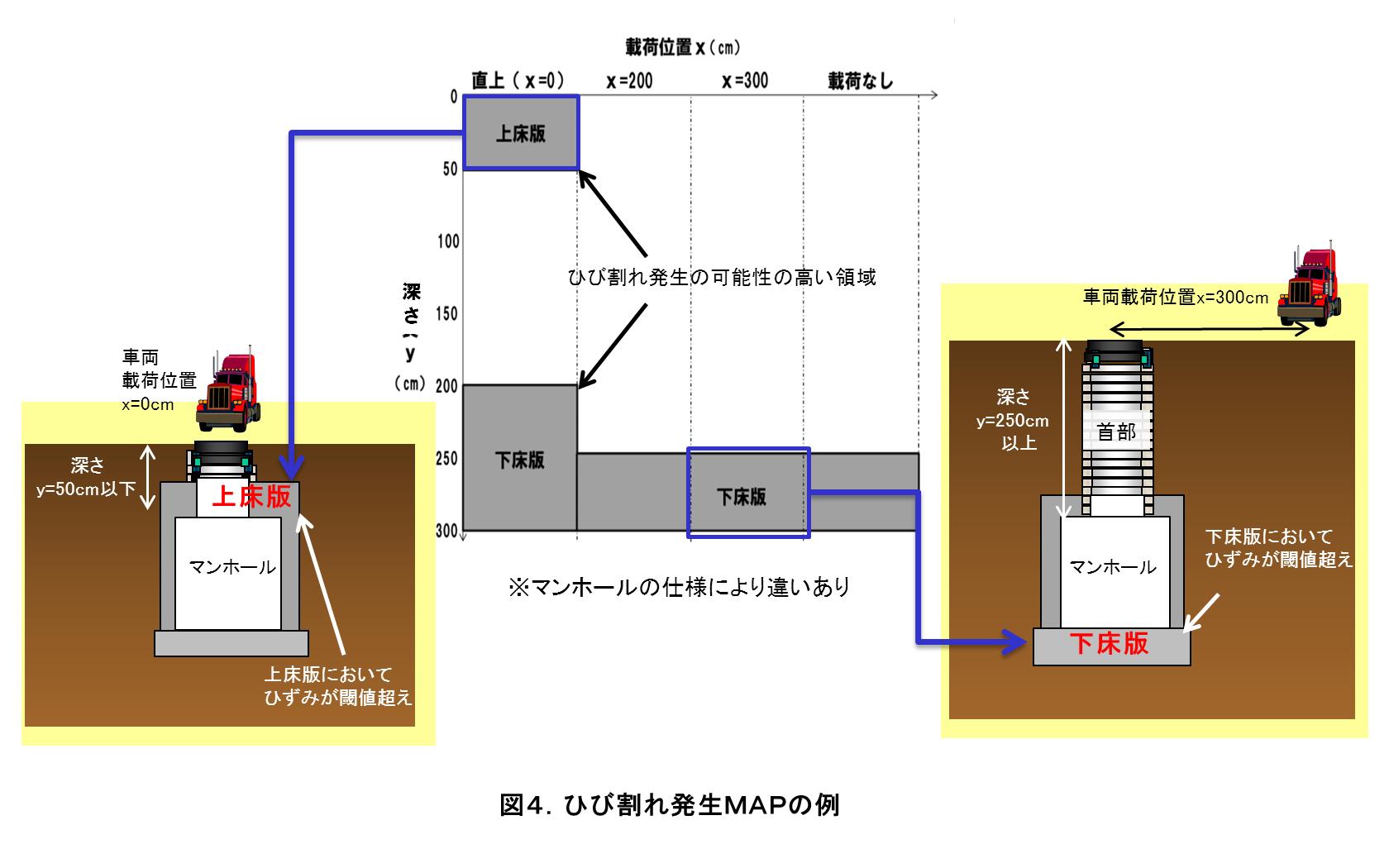

載荷位置と深さをパラメータにひび割れ発生の可能性の高い領域を示したひび割れ発生ＭＡＰを図４に示します。
