4.連携サービス例

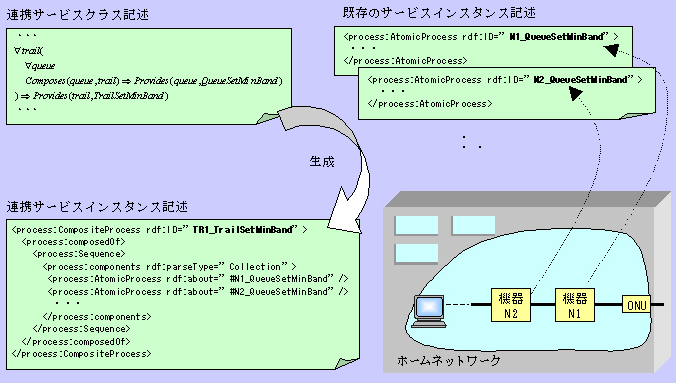

サービス連携の例として、ONUと端末の間における全機器にまたがるQoS設定の取得・更新を実現する連携サービスついて述べます。これは、経路上の各機器が 提供する、出力キューの設定取得・更新のための基本サービスを連携させることで実現されるものです。図では、経路上の全機器にまたがる最低保証帯域の設定 を更新する連携サービスについて、サービスクラス記述に基づき連携サービスインスタンス記述が生成される様子を示しています。
