3.ＷＤＭフィルタの光学特性

ＷＤＭフィルタで規定される主な光学スペックはアイソレーションと挿入損失になります。
アイソレーションとはWDMフィルタの各ポート間における透過波長光と遮断波長光のパワー比(dB)で定義されます。また、挿入損失はWDMフィルタ透過前と透過後の透過波長光のパワー比(dB)で定義されます。今回、WDMフィルタの光学スペックについて、通信装置と映像装置の仕様から要求条件を明確化しました。

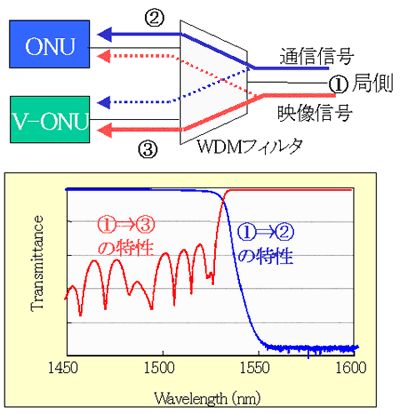

図４　WDMフィルタのアイソレーション特性データ

◆図４に示すアイソレーション特性のＷＤＭフィルタを経済的に実現することができました。
