5.地盤変状評価手法

圧入推進では、推進位置付近では地盤への圧密による周辺地盤の変状が発生し、地表面の隆起や他埋設管へ影響を及ぼす可能性があります。このため、周辺変状による影響を事前に把握し、適切な推進土被りや他埋設管との離隔を確保することが、推進を確実に行うためには必要不可欠であり、その評価手法を開発しました。

●地表面隆起の定量的評価

地表面隆起量をＮ値（土の固さ）、土被り、埋設管口径の関係として数式化し、地表面の影響を評価しました。

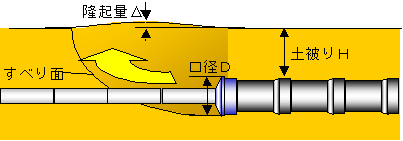

図９　地表面隆起のメカニズム

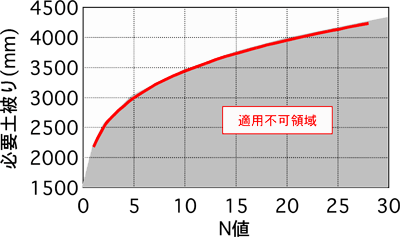

図１０　隆起量4mm以下とな る必要土被り（φ450mm）

●他埋設物への影響の定量的評価

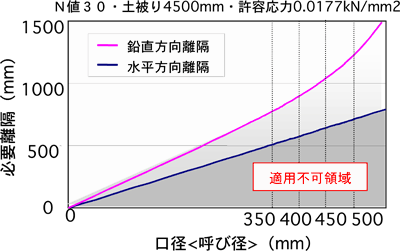

地表変位量およびそれによって他埋設物に発生する応力をＮ値（土の固さ）、距離、土被り、埋設管口径の関係として数式化し、他埋設物への影響を評価しました。

図１１　他埋設管への影響のメカニズム
