10.置局設計ツール

APを設置する場合には、他セルのAPから／への相互干渉、WTを設置する場合には近くのAPに対して見通しがあるかどうか等を調査する必要があります。置局設計ツールはこうした調査を机上で行うためのソフトウェアであり、SO業務の迅速化を図ることができます。

[適用サービス]

･ SO（Service order）受付
お客様サイトと近隣APとの迅速な見通し調査
･ 無線ゾーン設計
APからのサービス範囲の詳細な調査
他セルから／への相互干渉、降雨減衰の計算

[特徴]

･ 市販ソフトを活用することで低コストを実現
･ 正確な回線設計はNTTの伝搬の知識・技術に基づいている
･ オペレーションのための簡易なグラフィカルユーザインタフェース
･ 複数地点に対して効率的な作業を実現するサーバークライアント形態、共通データベース
･ 機能の最適化により高速な計算を実現

･ 樹木の斜め写真から簡易に樹木データを3次元地図DBに追加可能
･ 建物名称と住所情報を連動することで検索機能を向上

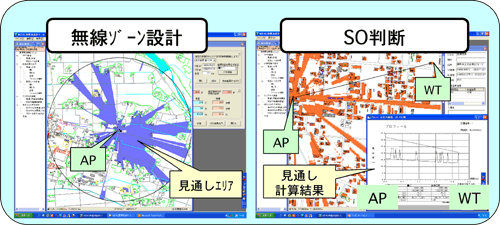

図10　置局設計ツール概要
