12.クロージャトレイの工夫

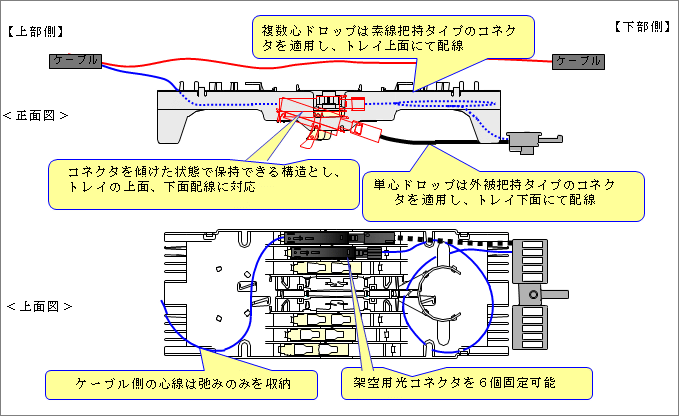

ドロップ外被先端にコネクタを取り付ける外被把持タイプと、心線にコネクタを取り付ける素線把持タイプのＦＡＳコネクタを同一トレイに収納するため、外被把持はトレイの下面、素線把持タイプはトレイの上面に配線する形態としました。また、クロージャ寸法の小型化、ケーブルの心線収納作業の抑制のため、ケーブル側の心線は作業可能な範囲で短尺設定を行い、弛みで心線収納可能な構造としました。
