2.周波数多重による多チャンネル映像信号の伝送

一般的なテレビ放送では、映像信号で変調された搬送波（キャリア）を周波数多重して伝送しています。本システムにおいても、周波数多重された約１１０キャリ アを伝送することが可能です。全てデジタル映像の場合、１キャリアに、地上アナログ放送と同じ品質の標準テレビ（ＳＤＴＶ）なら４?５チャンネル、ハイビ ジョンテレビ（ＨＤＴＶ）なら１チャネルをのせることができます。このため、標準テレビだと最大５００チャンネル程度、ハイビジョンでも１００チャンネル 以上を伝送することが可能です。

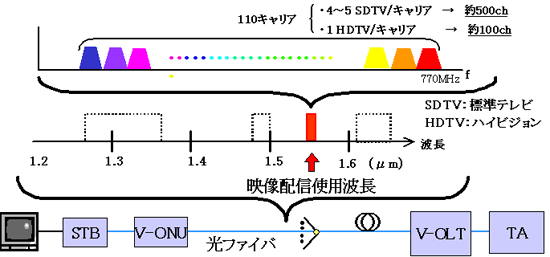

図２　周波数多重による映像伝送
