7.既設ケーブル収容ダクトへの適用

止水装置は軸方向に１箇所スリットを有しているため、装置を外周方向に展開することが可能です。この分割構造を採用することで、新設ダクトのみならず既にケーブルが布設されているダクトにも適用可能となるため、収容率の高い防災壁においてもフレキシブルに対応できます。

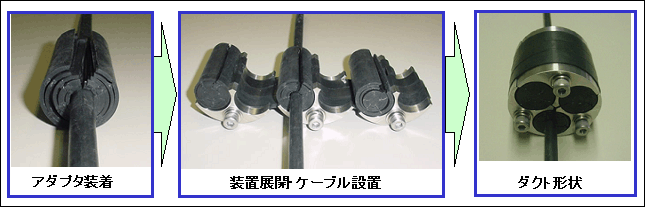

写真１１設置手順

１．収容ケーブル径に合うケーブルアダプタを装着。
２．展開した止水装置本体にケーブルを載せ、本体を円筒状に戻す。
未収用スロットにはアダプタを装着。
３．軸方向にスライドさせてダクトに挿入。
４．締め付けボルトをトルクレンチで締める。
